醫用電氣設備安規測試通用標準IEC60601解讀（7）

對地漏電流

對地漏電測試顯示了流經醫療設備或其絕緣層進入保護接地導體的電流。對地漏電流測試很重要，因?yàn)樗梢员砻鱁UT/DUT的總泄漏。

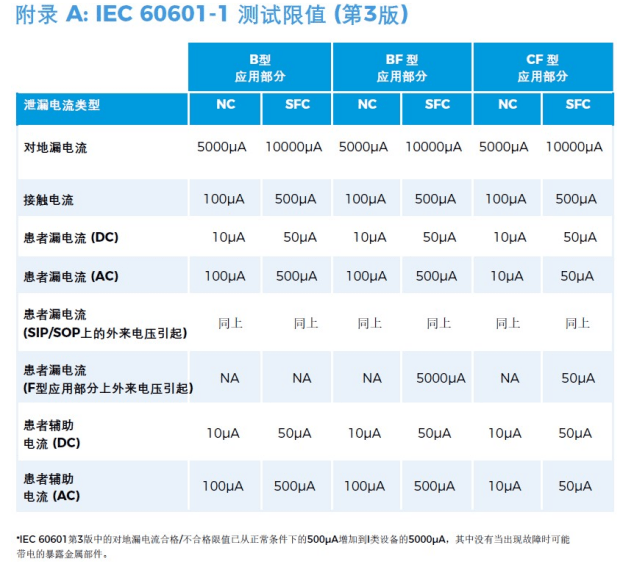

IEC 60601-1規定，測量是在正常和極性反轉操作以及單一故障條件（中性線N斷開）下進行的。接地漏電流試驗適用于具有B型、BF型和CF型應用部件的I類設備。附錄A顯示了符合IEC 60601-1要求的合格/不合格限值。

注：不能執行SFC“保護接地導線斷開”，因?yàn)檫@會導致在任何情況下泄漏測量結果都是零。

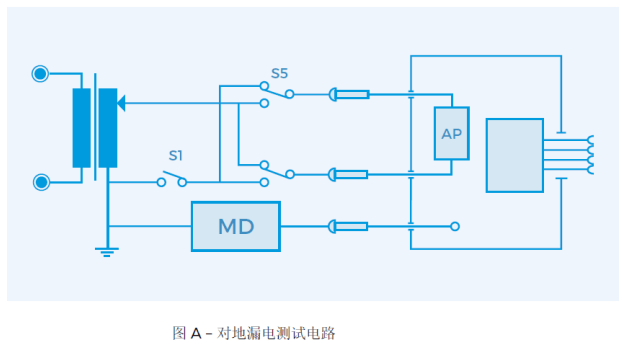

圖A顯示了對地漏電測量的示意圖，包括在單一故障條件下運行的繼電器開關。

正常條件下的對地漏電流

本試驗測量正常條件下對地漏電流。 通過測量裝置MD測量電流，S1閉合，S5正常，然后S5反轉。

對地漏電流，單?故障，電源開路

此測試測量單一故障狀態下（電源開路）的對地泄漏電流。通過測量裝置MD測量電流，S1開路， S5正常，然后S5反轉。

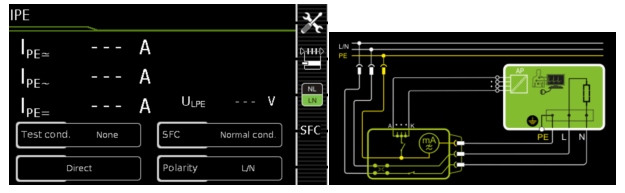

德國GMC-I集團第四代綜合醫療電氣安規測試儀SECULIFE ST PRO，具備IEC60601自動測試序列，可自動完成在正常和各種單一故障狀態下進行對地漏電流的測試。
