除顫器測試儀對除顫器質控的必要性！

為什么除顫器測試儀要對除顫器進行檢測？

醫用除顫器無論是d一次還是今后的每一次它都必須正常工作！

01、電池可能未充滿電，也可能存在故障，可能無法供應充足電能；

02、不同體型/條件的患者的阻抗水平不同，可能無法供應適合的電能；

03、除顫器通過釋放高壓電脈沖作用于人體，z大釋放能量達400J，電壓高達5000V，在使用過程中，對患者、操作者及在場人員及儀器本身都存在著危險；

04、除顫器為急救設備，質量直接關系到臨床救治效果。

除顫器原理及常見除顫設備介紹：

除顫儀的基礎知識--除顫器測試儀

01定義

● 除顫又稱心臟電復律,是利用短促而強烈的電能使心臟各部分的心肌同時去極化,中斷原有的異位心律,使之轉復為竇性心律的方法。

02體外除顫

● 電擊心臟使心率變?yōu)檎?/p>

● 電擊由放在病人裸胸上的電極片或手柄釋放。

03體內除顫

● 將電極放置在胸內直接接觸心肌進行除顫的

● 早期除顫主要用于開胸心臟手術時直接心肌電擊，這種體內除顫器結構簡單。現代的體內除顫器是埋藏式的，這與早期體內除顫器不大相同，它除了能夠自動除顫以外，還能自動進行心電的監護、心律失常的判斷、療法的選擇。

除顫儀的基礎知識--除顫器測試儀

01工作原理

● 一般心臟除顫器多數采用RLC阻尼放電的方法，其充放電基本原理如下圖所示。

● 電壓變換器是將直流低壓變換成脈沖高壓，經高壓整流后向儲能電容C充電，使電容獲得一定的儲能。

● 除顫治療時，高壓繼電器K動作，在切斷充電電路的同時，將儲能電容C、電感L及人體（負荷）串聯接通，使之構成RLC（R為人體電阻、導線本身電阻、人體與電極的接觸電阻三者之和）串聯諧振衰減振蕩電路，即為阻尼振蕩放電電路，通過人體心臟的電流刺激心肌完成除顫功能。

除顫儀的種類--除顫器測試儀

01按是否與R波同步

● 非同步型除顫器：在除顫時與患者自身的R波不同步，可用在心室顫動和撲動（因?yàn)檫@時沒有振幅足夠高、斜率足夠大的R波）

● 同步型除顫器：在除顫時與患者自身的R波同步?？捎糜诔氖翌潉?dòng)和撲動以外的所有快速性心律失常，如室上性及室性心動過速、心房顫動和撲動等。

02按電極板放置的位置

● 體外除顫：將電極放在胸外，間接接觸心肌除顫。目前臨床使用的除顫器大都屬于這一類型。

● 體內除顫：將電極放置在胸內直接接觸心肌進行除顫的，現代的體內除顫器是埋藏式的，它除了能夠自動除顫以外，還能自動進行心電的監護、心律失常的判斷、療法的選擇。

03按波形

● 單相波形除顫儀：能量選擇從0-360J，根據病人年齡、體重選擇不同能量；

● 雙相波形除顫儀：能量選擇從0-200J，比單相更加安全有效，在臨床多用雙相波形除顫儀。

除顫方式-手動除顫

01操作步驟

● 設置能量

● 充電

● 放電

除顫方式-自動除顫器AED

● 自動判斷ECG

● 自動充電

● 操作者放電

除顫波形

● 能量過高對人體是種損傷；治療效果要看有效的通過心臟的電流；

● 隨著技術的發展，不斷出現新的除顫波形，在盡量少的能量強度下，達到有效的治療效果。

除顫波形-多相脈沖波

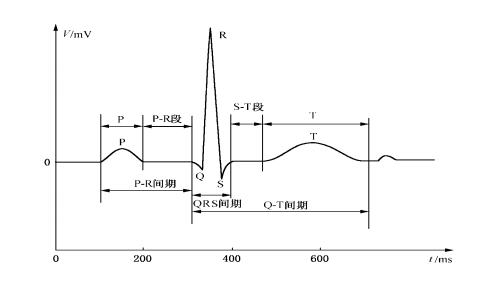

同步除顫--除顫器測試儀

● 放電時機如果落在R波，會快速起到除顫效果

● 放電時間落在T波，反而容易引起心室纖顫

● “同步”是指除顫放電時與患者自主的R波同步，觸發電路確保在ECG的QRS波期間施加電擊。

除顫器質控項目介紹--除顫器測試儀

輸液設備質控項目

01電氣安全

● 保護性接地電阻、絕緣、漏電流

02放電能量

● 設定能量值，檢測3次，誤差15%以內，能量衰減

03充電時間

● <15s，一分鐘內可以連續放電不小于3次

04同步模式

● 同步時間<30ms

除顫分析儀產品介紹及性能對比

除顫設備質控產品

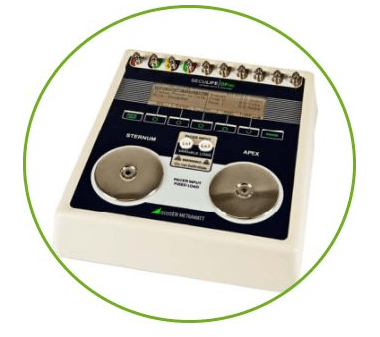

01除顫器分析儀-Seculife DFpro
